首页  /  项目   /  建筑  /  正文

广州万达花都剧院建筑设计 | SCA

JardinSurLeToit 2018-11-23 来源:Archdaily
  • 项目名称:
    广州花都剧院
  • 项目地点:
    中国广州
  • 设计公司:
    SCA | Steven Chilton建筑事务所
  • 委托方:
    大连万达集团


©Steven Chilton Architects

Steven Chilton 建筑事务所公布了他们在中国广州市花都区设计的一座剧院的方案。 这个剧院共有两千个座位,呈立体球形,其设计灵感来自一项中国古代的艺术品,“牙雕套球”。 由象牙制作的牙雕套球通常由几个同心球体组成,每个球体上都雕刻着各种精致的图案,并且每个球体都可以自由旋转。

该剧院建成之后将会用于承办粤剧的演出。我们希望这个借鉴古代艺术品的设计方案,通过其球形的体量,不对称的重叠图案和复杂的表面几何形状,来重现古代艺术的特征和品质。


©Steven Chilton Architects

该方案的主要结构是一个双层穹顶,由连接到球形节点的管状钢构件所组成。我们在球体结构的外层附上了玻璃纤维增强水泥板(GRC panels)。它被用作防雨板,被置于由绝缘铝板和玻璃窗板构成的基板上。


©Steven Chilton Architects

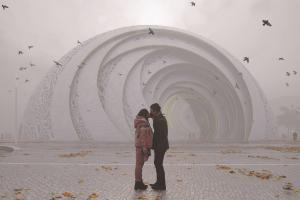

剧院的主入口由多个互相错位的球形墙面组合而成。这样构造出的不对称重叠图案,让人很容易就能联想到广东出产的“牙雕套球”。墙面上的几何镂空图案,也源于广东地区民居木质百叶窗上几何图案。


©Steven Chilton Architects

我们所设计的镂空墙面不仅仅只是希望能吸引大家的眼球。通过准确的计算和分析,我们得到了覆盖球体所需的最少面板数,从而可以大大减少工程施工所需的时间。另外,镂空部分的大小尺寸也不尽相同,这种复杂的组合,是为了真实还原“牙雕套球”的特征。


©Steven Chilton Architects

为了实现这个复杂的镂空嵌套球体的设计,我们使用实际场地的参数进行了计算机建模。最终我们建立一个三角形网格,以保证整个建筑能获得最佳的结构性能。在此基础之上,我们开发出了菱形和梯形的面板。这些面板共有三种不同的尺寸,越接近地面和入口出的面板图案则越密集也越复杂。


©Steven Chilton Architects

按照各个部分的采光需求,面板的开口尺寸也随之变化。同时为了达到较好的隔热效果,我们将建筑物外立面的较高部分都尽可能设计为封闭的。我们深知中国文化中的“虚实转换”,因此希望利用这个设计方案向中国文化致敬。


©Steven Chilton Architects

Steven Chilton建筑事务所刚刚完成其犹如“竹林”般的无锡太湖剧院的设计。仅仅几周后,便公布了广州剧院的这个“牙雕套球”的设计方案。

新闻来自: Steven Chilton建筑事务所
