日本钢结构老年住宅建筑施工建造全过程
日本所提出的新形态老人社区的特色是底层化、小型化、位于家乡。下面就来看看日本一间钢结构老人院的建造过程吧。
开工以前,建造场地,外观一瞥

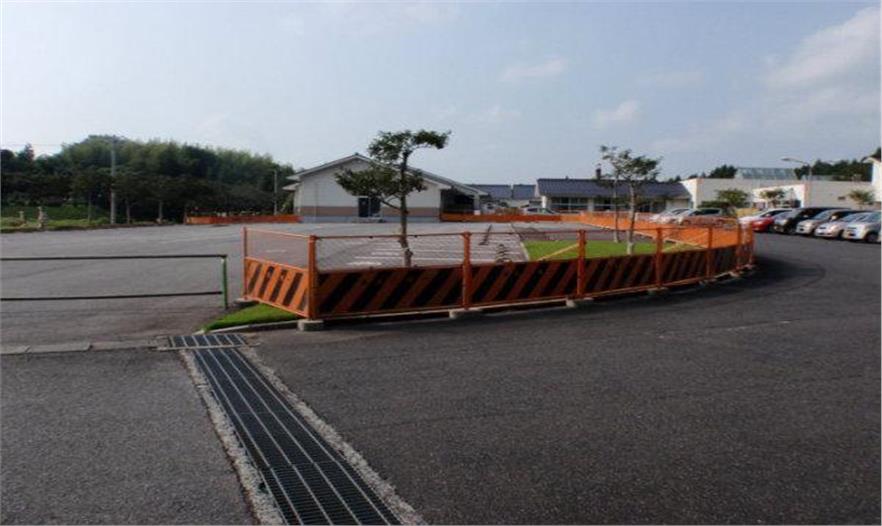

施工建造现场,使用钢制围栏,进行围挡隔离
在施工现场原有的停车场场地上,进行初步的测量放线定位
使用道路切割电锯,进行地基基坑位置,沥青混凝土路面的切割作业
使用挖掘机,进行地基基坑位置地表表面构造挖掘施工
原先停车场的沥青混凝土路面,挖掘以后,产生的建筑垃圾,使用卡车运走
露出地基土壤的整个施工现场一瞥
地基土壤承载能力,施工现场勘探,专用钻机设备
使用“吨料袋”,盛装砂石、水泥等建筑材料,在施工现场一旁,进行混凝土的现场搅拌加工制作
小型推土挖掘两用机械,配合勘探钻机进行地基土壤钻探作业
使用大型挖掘机械,进行整个地基土壤的挖掘施工,同步进行基础下部,素混凝土垫层的现场浇注施工
整体结构的全现浇钢筋混凝土条形基础的下部,素混凝土垫层,现场浇注施工
素混凝土垫层凝结硬化养护之后,在其上部,进行基础位置的准确测量定位
双坡屋顶单层重型钢结构住宅,现浇钢筋混凝土基础的下部,素混凝土垫层,已经施工完成,施工现场全景
钢结构承重框架中的多根竖立的柱子,需要与下部整体结构的全现浇钢筋混凝土基础进行连接固定,图为基础钢筋笼中柱子钢制预埋件的架立情况
混凝土基础中,上部方形钢管柱子,钢制预埋件的架立情况
基础钢筋笼中,主要钢筋的现场对接焊接续接情况,局部特写
整体结构的全现浇钢筋混凝土基础,钢筋笼绑扎,施工现场,局部特写
钢筋对接焊接节点测量,局部特写
基础钢筋笼的外侧,模板围护搭建,已经完成。图为隐蔽工程——钢筋网绑扎部分的检查验收情况
日本住宅保证检查机构的工作人员,在施工现场,进行基础配筋检查验收工作。
使用高压水枪,进行混凝土基础浇注前的清扫处理
混凝土浇注之前的基础施工现场全景
基础混凝土,开始现场浇注
混凝土浇注之后的基础施工现场全景

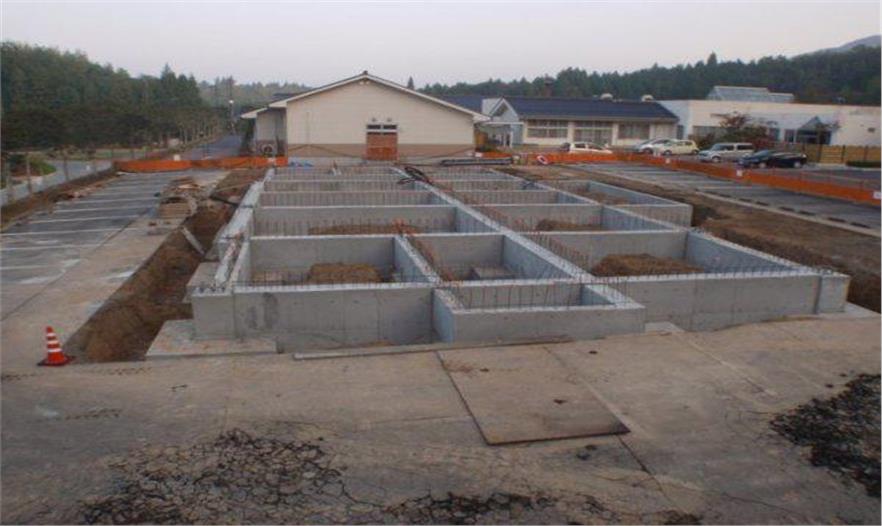

混凝土基础,经过凝结硬化养护之后,已经拆除模板时的基础施工现场全景
基础内部,房心回填土,分层(1、2、3、4)回填、夯实作业,施工现场
基础房心回填土的上部,铺设10厘米厚的碎石垫层
混凝土基础房心回填夯实完成时的施工现场全景
单层住宅,重型钢结构承重框架,搭建施工现场
可见,方形钢管柱子的外表,已经预先在工厂内部加工制造时,涂上了红色的防锈漆,柱子的根部位置,还增加了一层黑色的防水保护漆。方形钢管柱子,通过钢制预埋件,与混凝土基础,进行连接固定。

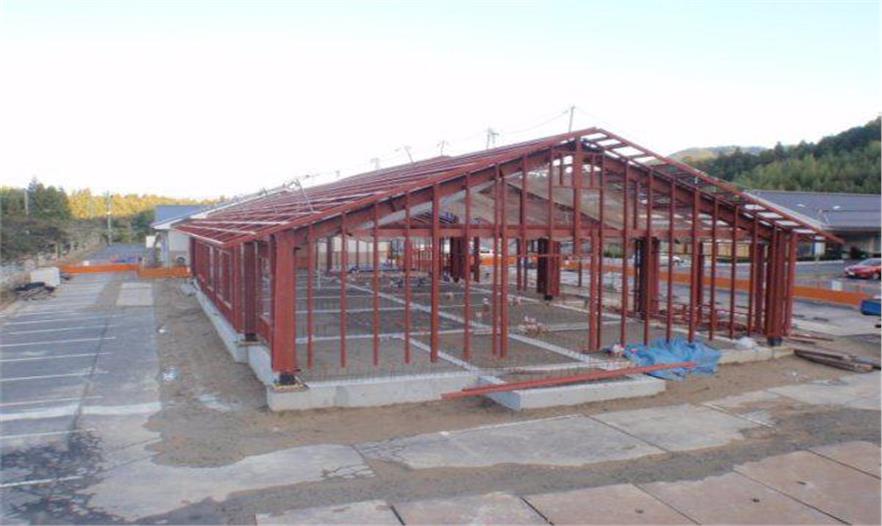

双坡屋面单层钢结构承重框架,搭建施工现场全景

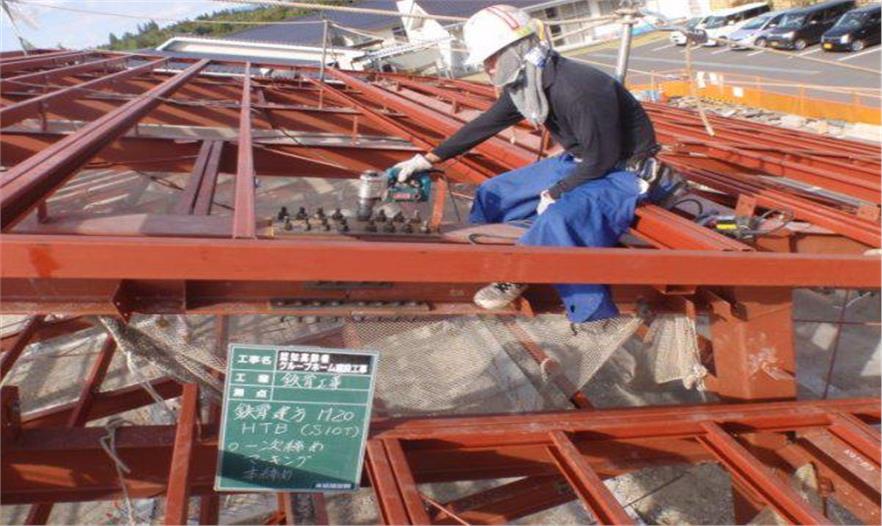

屋面上,钢结构构件,连接节点,螺栓锚固,局部特写

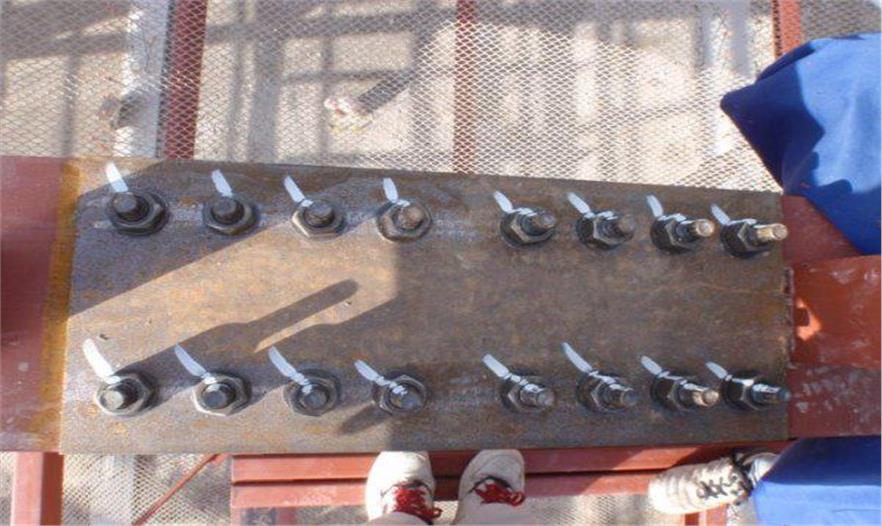

可见,钢结构构件,连接节点位置,紧固螺栓上,涂刷了白漆,起到反映松动情况的作用
双坡屋面单层重型钢结构承重框架,搭建完成时的施工现场全景
在重型钢结构主要承重框架上,进行次要骨架的搭建施工
为了起到整体防水隔潮的效果,纵向铺设的塑料薄膜之间,至少要搭接35厘米
室内地面,防水隔潮塑料薄膜的上部,铺设一侧浅蓝色的厚度为2.5厘米的挤塑XPS聚苯乙烯泡沫保温板
可见,室内地面,双层双向钢筋网的里面,还预先铺设了部分管道线路和线盒
室内地面,混凝土现场浇注施工现场
使用手扶电动抹平机,进行室内混凝土地面的抹平施工
室外屋面上,在钢结构屋架框架的外侧,铺设耐火屋面板,施工现场
可见,钢结构住宅上部屋面的屋脊位置,并不都在同一条线上。估计是为了下部某些房间的采光需要而设计成这样
双坡屋面上,耐火屋面板的上部,铺设优质的沥青油毡防水卷材
坡屋面上,纵向铺设的沥青材质的优质油毡,为了保证迅速排水、防水效果,各幅之间,需要搭接一定的尺寸
整个屋面上,防水卷材,已经全部铺设完成
坡屋面上,粘土烧制瓦片,安装固定施工现场
钢结构住宅,屋面构造完工时的施工现场的外观一瞥
纯天然木材装修,内部走廊一瞥
可见,扶手在走廊中的安置情况

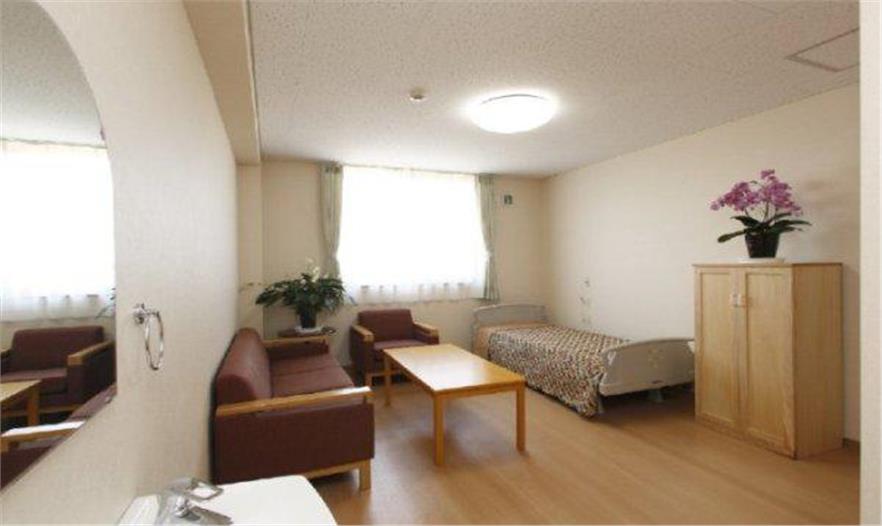

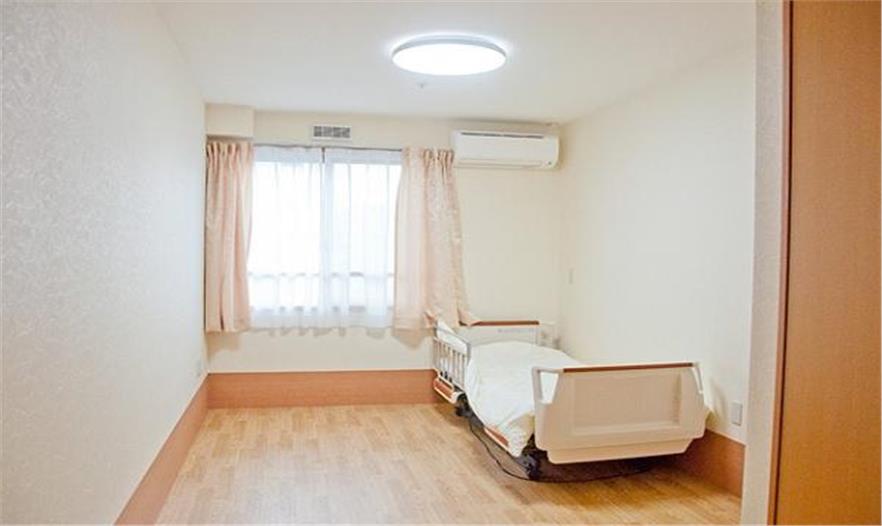

老人房间内部
坐便器、电视机
除了基本的床、柜子、沙发、茶几、洗脸台
墙壁上的开关、插座,呼叫器、空调、照明灯具之外
天花板上,还安装有高效干电池供电的烟雾、一氧化碳发生报警器
方便老年患者使用的开放式卫生间一例
老年人房间内部,还安装有洗菜盆和IH(间接加热)电磁炉灶台
纯天然木材浴盆
