法兰克福stadel博物馆加建方案

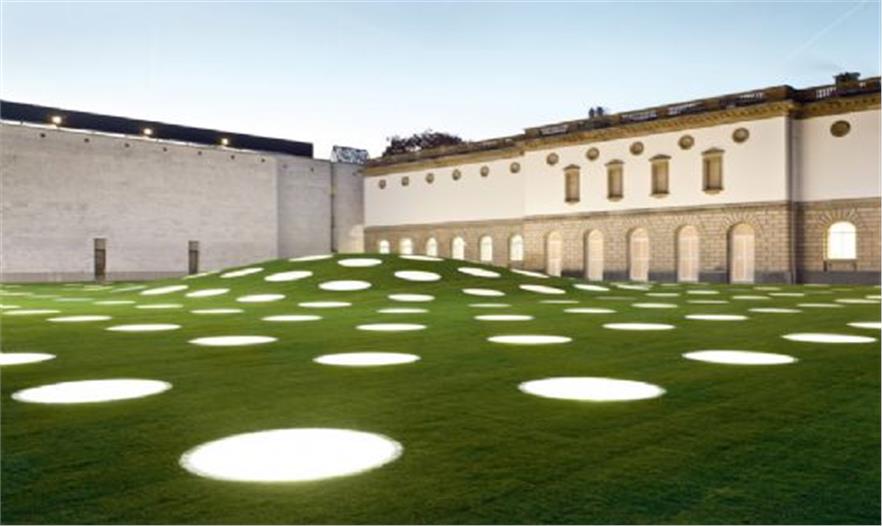

　　德国建筑事务所schneider + schumacher2007年的竞赛获胜方案法兰克福“städel博物馆扩建”项目已经正式完工。这个3000 m2的加建项目占据了始建于1878年的原博物馆花园空间，这也是第一个完全建在地下的加建项目。地下空间的屋顶采用混凝土材料，设有195个圆形天窗，直径从1.5米到2.5米不等，圆形天窗与基地中心的球形凸起相呼应。从室外看， 渐变的天窗网格点缀在绿色草坪屋顶上，参观者可以走上去，体验这个独特的户外空间；从室内看，天花板上的天窗带有一体式遮光系统，在引入大量自然光线的

　　同时也可以全部关闭，形成不透光的空间。加建空间还设有一套全新的储藏和技术功能区，另外设有一个层高6米到8米的展览大厅。 大跨度的预应力混凝土屋顶仅用12根柱子支撑，让空间更加灵活可以举办多种类型的展览。建筑下方的地热系统为室内提供了舒适的温度，让泥土作为最有效的保温层。夏季，一套空气循环系统会减低展厅温度并保持合适的空气湿度。

　　项目信息:

　　业主: städelsches kunstinstitut
　　project management: dres & sommer gmbh frankfurt
　　建筑设计: schneider+schumacher architects
　　施工管理: b+g ingenieure / bollinger und grohmann gmbh
　　建筑设备: ipb ingenieurgesellschaft für energie- & gebäudetechnik (extension), ibo ingenieurbüro dieter bohlmann (original building)
ibfr ingenieurbüro freudl & ruth gmbh & co. kg (expansion/original building)
　　灯光设计: lkl – licht kunst licht ag
　　庭院: keller + keller landschaftsarchitekten gartenarchitekten bdla
　　消防: sachverständigenbüro für vorbeugenden brandschutz hilla
　　土壤调查: bfm baugrundinstitut franke-meißner und partner gmbh
　　地块调查: grandjean & kollegen öbvi
　　结构物理: tohr bauphysik gmbh & co. kg
　　测绘: grandjean & kollegen öbvi
　　土壤技术支持: bfm baugrundinstitut franke-meißner und partner gmbh
　　卫生安全: gefas - gesellschaft für arbeitssicherheit mbh
　　专家调查: tüv rheinland
　　结构分析: ingenieursozietät deutsch-buckert-thomas dbt
　　法律咨询: mek rechtsanwaltsgesellschaft mbh
　　安全咨询: ifas sachverständigen- und planungsbüro
main trades sheeting and bracing, earthworks, water retention measures: arge bauer spezialtiefbau gmbh, müller erdbau gmbh
　　建筑骨架: ed. züblin ag direktion frankfurt
　　金属建筑工程 (天窗): seele sedak gmbh & co. kg
　　外墙: baumgärtner gmbh
　　建筑设备: yit germany gmbh, spinnler gmbh
　　灯光: zumtobel licht gmbh
　　安全服务: bosch sicherheitssysteme gmbh
　　基地: august fichter gmbh
gfa: extension 4,151 m²/ total 24,726 m²
　　总容积: 加建部分27,568 m³ / 总计 115,535m³
　　规模: 长: 75.77 m (incl. corridor & ancillary rooms); 展厅55.00 m
　　地下规模: 52.60 m (incl. corridor); 展厅47.60 m
　　高度: 6.00 m to 8.20m
　　舞台: 1-9
　　设计阶段: 03/2008 – 12/2009
　　施工阶段: 09/2009 – 02/2012
