上海泰同栈慢行桥景观设计 | 山水秀建筑事务所

小清欢 2019-12-05 来源:gooood
  • 项目名称:
    上海泰同栈慢行桥景观设计
  • 项目地点:
    上海浦东新区泰同栈
  • 项目规模:
    桥长180 m
  • 设计公司:
  • 施工单位:
    中建八局
  • 委托方:
    上海东岸投资(集团)有限公司
  • 建成时间:
    2017
  • 图片来源:
    梁山

2016年开始,上海市启动了黄浦江两岸滨水公共空间的贯通开发工作。浦东新区在东岸沿线计划建设12座云桥以打通沿江开放空间中的断点,它们既是漫步、跑步、骑行的慢行道,同时也将成为浦江东岸重要的景观标志。


▼北侧鸟瞰图



泰同栈慢行桥跨越泰同栈轮渡,将东侧的大都会广场和西侧的陆家嘴CBD绿地贯通,向西南可遥望东方明珠电视塔。桥体全长约180米,连同地面景观道路共约389米。慢行桥结合场地高差避让周边建筑,设计为两条蜿蜒的桥体,一条为骑行桥,一条为跑步漫步桥。之字形的桥身穿行于沿江植被茂密的景观带中,带领游玩和运动的人群在桥上慢慢行进和爬升,时分时合,在最高处汇集于泰同栈轮渡上方,或相聚在桥下庭院,故名曰"汇之桥"。


▼俯视图,项目贯通陆家嘴CBD绿地



贯通

跑步、漫步、骑行这三条路径在过去被泰同栈码头打断无法贯通,慢行桥将三股人流汇聚在一起,在码头二层平台处进行跨越,实现三线贯通。设计同时考虑了穿越桥体和景观带到江边散步的人群流线,在泰同栈东侧中部设计桥下广场,引导人群走到江边。并在泰同栈西侧的街角空间设计庭院和小路,为滨江散步人群提供通行和休息场所。


▼流线分析图,跑步、慢行和骑行三线贯通


汇之

在植被茂密的沿江景观带中,三股人流通过两条优美蜿蜒的桥体汇聚,一条为骑行桥,一条为跑步和漫步桥。步行桥和骑行桥宽度均为4米,两桥合并处桥宽6米。

▼鸟瞰图,不同人流汇聚在一起


两桥将漫步、跑步和骑行的人从不同的景观道路接入,流线形的走势与黄浦江中船只驶过留下的蜿蜒水痕相呼应,仿佛林间的自由航行。根据自行车坡道与跑步道对于坡度的不同要求,两桥时而分叉,时而汇合,使通行者在双桥动态的聚散中得以相互交流并欣赏壮丽的江景,并在分合中自然围合出供人们小憩的庭院。


▼鸟瞰图,双桥围合出供人休憩的庭院


▼起坡点,位于茂密树林中的跑步道和骑行道

▼跑步道与骑行道的分合

▼骑行道



桥院

多种情境和氛围在汇之桥中被交织在一起。在行进的方向上,步行者和骑行者在桥上实现聚集和分离,桥上与桥下也形成了动静结合的空间,上部的跑步道与骑行道是活力的流动空间,而围合的庭院则是闲适的停留空间。在围合院落的桥下廊道中,桥面本身成为了廊顶,桥体底部的支撑结构则成了休息座椅。院落中央栽种的树木更进一步强化了院落的意向,为人们提供宜人的休憩空间。

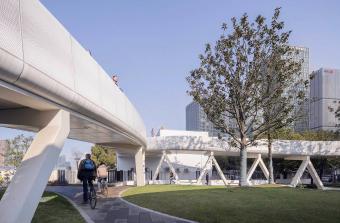

▼道路围合的桥院

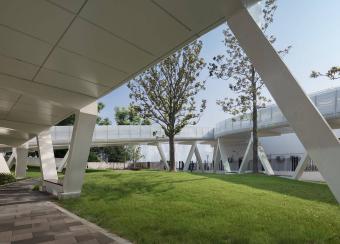

▼桥下的休憩空间

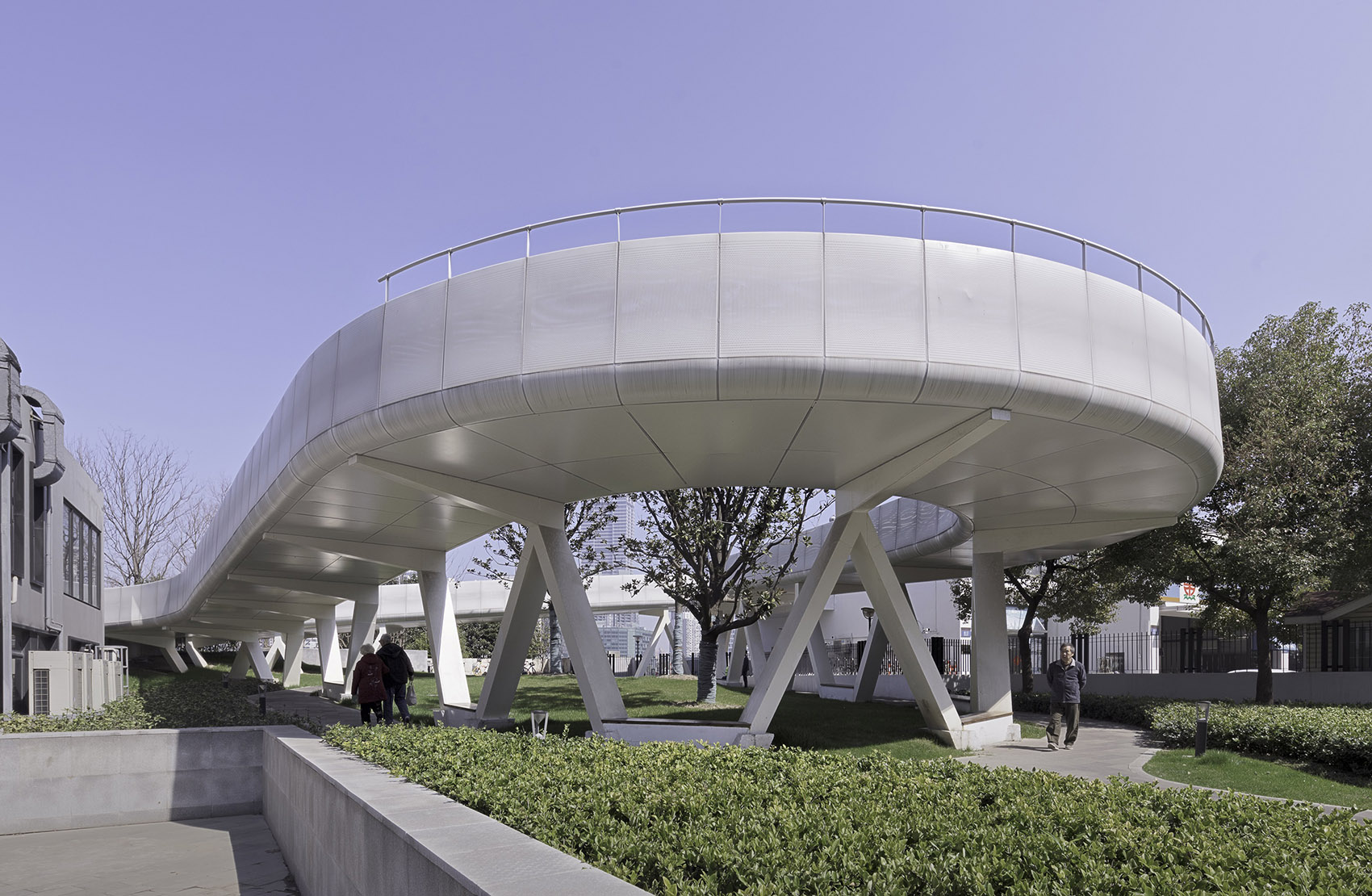

▼弯道处的桥院



建构

为保证桩基退让防汛墙6米间距,桥体多采用单面悬挑钢结构支撑。以泰同栈码头为分界,结构设计采用了两种结构柱形式。泰同栈以东是独立变截面柱,为底层提供了开敞的空间和通透的视野,泰同栈以西的庭院则采用斜柱,强化了庭院的围合性。


▼结构模型

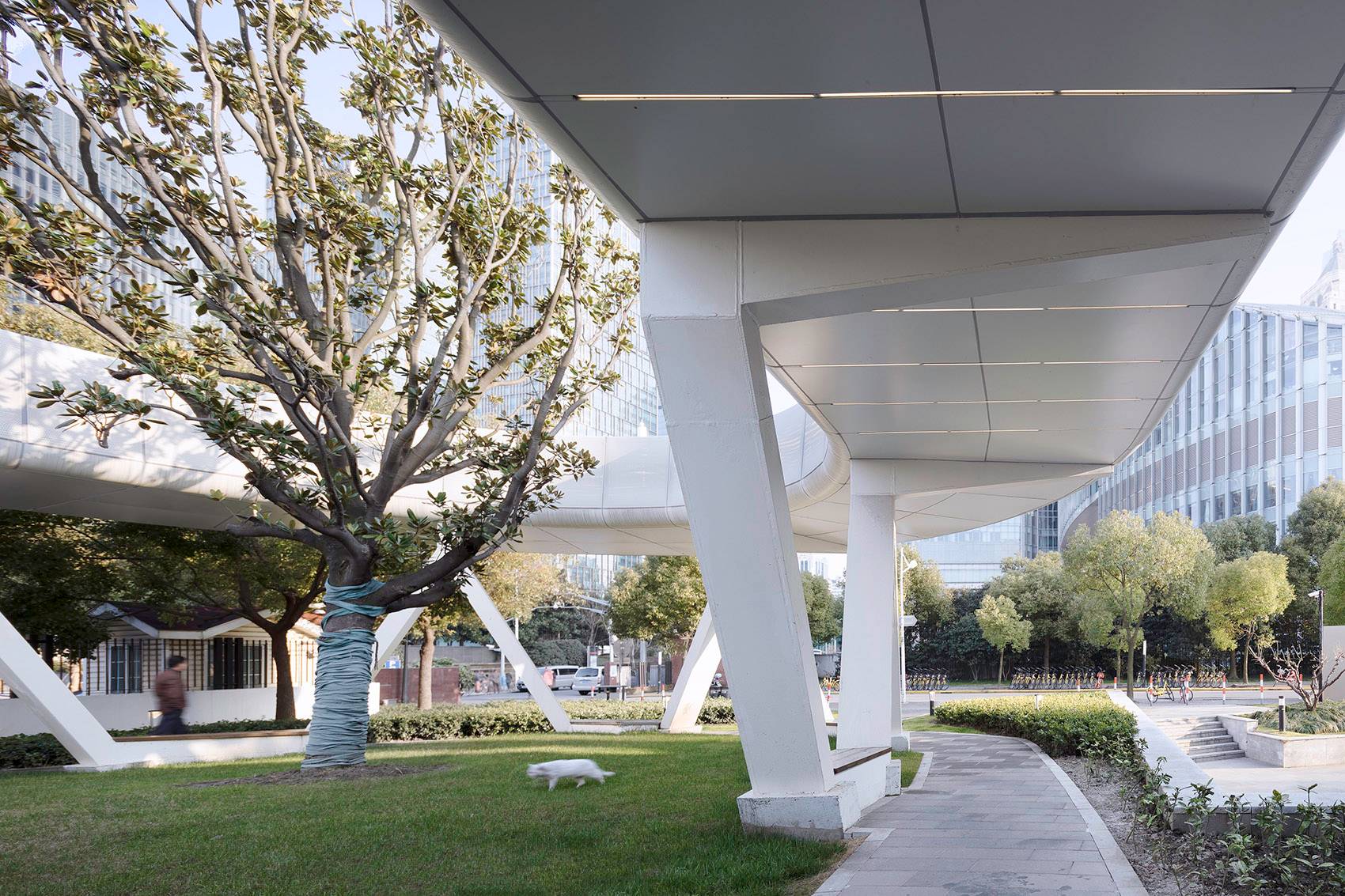

▼弯道,桥体采用单侧悬挑结构

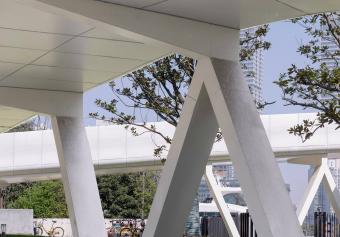

▼斜柱与挑梁



桥体外侧包覆铝板,在栏板处采用了穿孔铝板弯折成形,使栏杆和桥面衔接为抽象流畅的整体。穿孔铝板表面设计了渐变的冲孔,以一种柔和与微妙的方式强化了流畅的形体线条,并为夜晚内透的灯光效果提供更为有趣的变化。

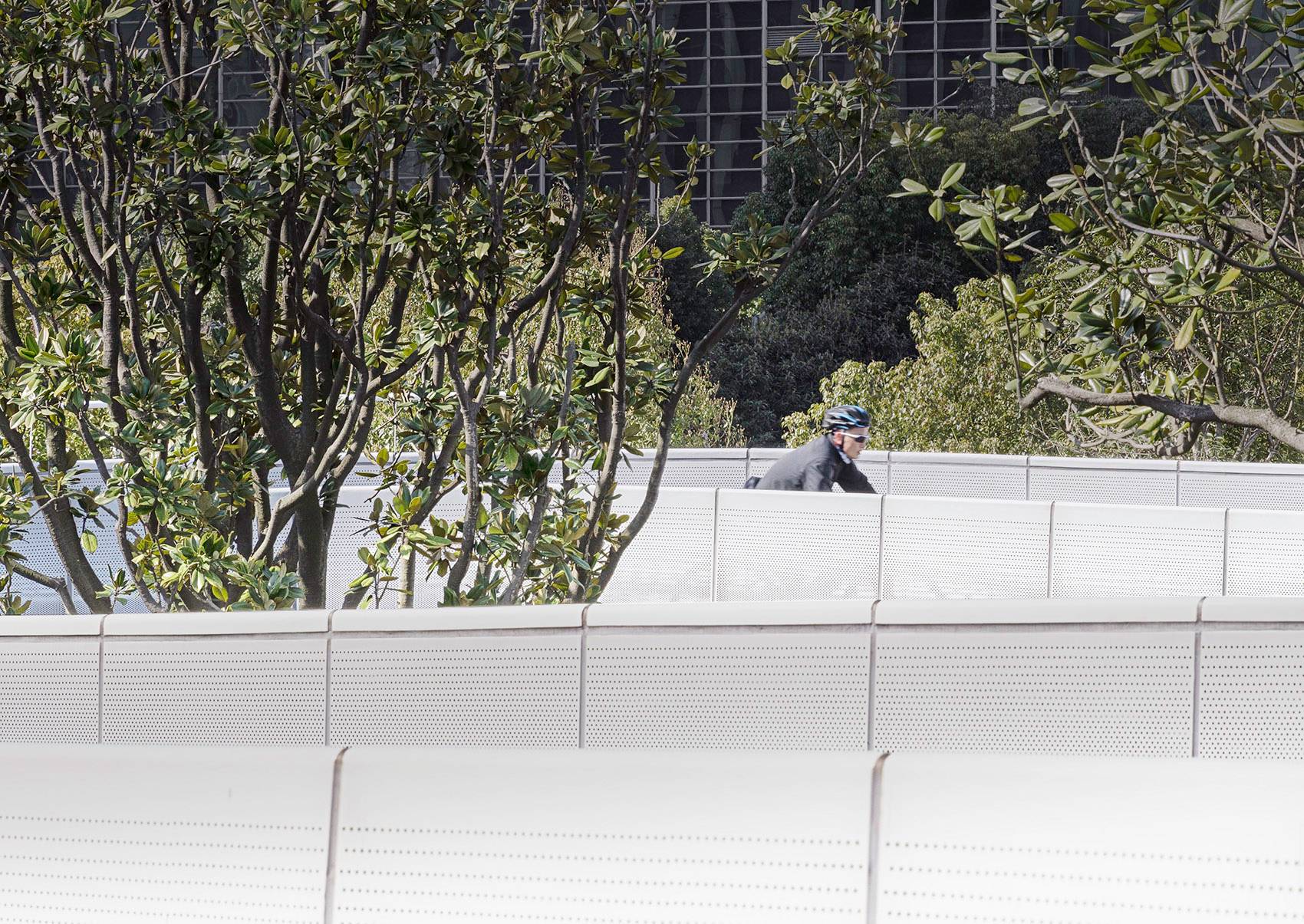

▼穿孔铝板栏板


夜幕降临,通长的灯带透过穿孔铝板发出均匀的光亮,将整个桥体打亮,远远望去,犹如两条轻盈的光带划过树丛倒映在江面上。这一整体性的灯光设计为都市居民提供了夜间通行的照明,提升了区域的全时段活力。


▼夜景


▼总图


▼场地剖面图

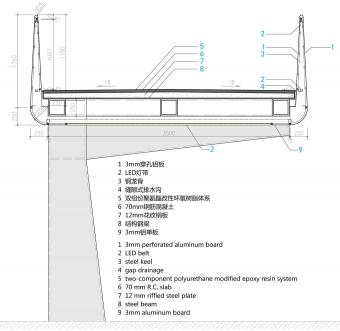

▼细部
