溪山行旅——北京林业大学学研中心景观

admin 2015-05-18 来源:景观中国网
在南侧和东侧与城市的边界,由1280片在特定位置弯折的不锈钢片构成山水主题抽象图案的围栏,使校园和城市相互渗透,并向城  市展现校园文化。围栏利用参数化设计,所有的切割位置和定位编号被自动写入excel表格,厂家根据excel表格加工并现场安装。

1.背景
  项目位于北京林业大学校内,围绕着新建的教学和科研大楼——学研中心。建筑U型的体量朝向校园形成半开放式的方体内院空间。一个巨大的分形结构——树塔从建筑中心生长而出,成为校园的标志物。复杂的城市环境、紧凑的校园用地,庞大的建筑,复杂的结构,严苛的防水要求,有限的日照给景观带来了巨大的挑战。

\
中轴广场与“树塔”

  景观设计试图概括和延续校园空间语境和文化语境,使新建成区与旧有区域无缝衔接成整体,从而优化校园的环境、功能、交通,并形成的公共交流空间,以弥补目前校园存在的缺陷。利用创新的景观将给校园文化注入新的活力,营造出具有公共性、纪念性、艺术性、可持续的校园景观。

  2.概念
  设计概念来自于北宋画家范宽《谿山行旅》图——描绘几个渺小的旅人在宏大的自然山水间行走跋涉,体现出自然与人和谐朴素的辩证关系,它与北京林业大学校训“知山知水,树木树人”形成了完美的呼应。从溪山行旅中提炼出的“山、水、树、人”四个符号,成为景观形式的概念源泉。建筑和结构的限制,不允许以拟态山水的方式体现“溪山行旅”的空间意象。因此设计试图将中国传统的哲学审美及艺术语汇与当代的景观和材料语言相结合,从而在地域性与当代性之间取得平衡。

\

溪山行旅图

  3.设计
  数字化规划设计方法被贯穿到设计的全过程,在设计中,光合有效辐射分析(PAR)辨识出喜阳与耐阴植物的种植区域,建筑风场分析提供了环境舒适度的依据,水流体力学分析可以预测不同流量下水景的形态,结构有限元分析则以最小的代价评估异形坐凳结构在压力的变形。整个设计用Rhino+Grasshopper软件建模,使设计者可以高效率得对方案进行参数驱动的变化推敲,并可以通过精细的模型直接生成施工图。

\
计算机分析

  学研中心景观由中轴广场、下沉庭院及围绕在建筑周边的绿色空间组成。

\
总平面图

\
中轴平面图


  在南侧和东侧与城市的边界,由1280片在特定位置弯折的不锈钢片构成山水主题抽象图案的围栏,使校园和城市相互渗透,并向城  市展现校园文化。围栏利用参数化设计,所有的切割位置和定位编号被自动写入excel表格,厂家根据excel表格加工并现场安装。

\
“山”主题围栏


  中轴广场是学研中心朝向校园的主要公共空间,设计延续了建筑设计的基本语汇。一个简约的矩形构造显影了建筑的轴线。矩形构造被薄薄的不锈钢池壁分割为草地和水池两个部分,两者的边界几乎消隐,泉水从草地中黑色抛光花岗岩条石中涌出,流淌至白色石台处跌入水池,并沿着水池中央的不锈钢水环斜面缓缓汇入一片干涸的卵石滩中,这一“涌-流-跌-汇”的水流动态过程,含蓄得象征了大学教书育人、润物无声的职责所在。水池倒映着建筑、树塔和天空的变化,显现了景观、建筑和自然的共生关系。

\
草地与水池的分界

  池壁延续了建筑设计的分形语言,叠涩退台的石壁减轻了体量感和重量感,远看犹如悬浮在地表之上。中轴广场用条带状的灰白相间的地面铺装标示着人流的运动方向,并强调出建筑主入口的位置。

\
中轴广场的铺装

  轴线的西端,由一整块与建筑立面相同材质的浅黄色花岗岩雕刻而成的石雕——壁泉成为轴线的收尾,形成建筑主入口的对景。流水从壁泉顶部缓缓流入下面的镜池,镜池池底由黑色抛光花岗岩组成与壁泉完全相同的图案,在冬季无水的时候,镜池依旧倒映着壁泉。壁泉和镜池犹如建筑剩余的一块材料。

\
涌泉与壁泉

\
壁泉与镜池

  中轴广场的两侧,是南北两个下沉庭院。它们被命名为“溪山行旅”庭院,以直接表达学研中心景观的主题。

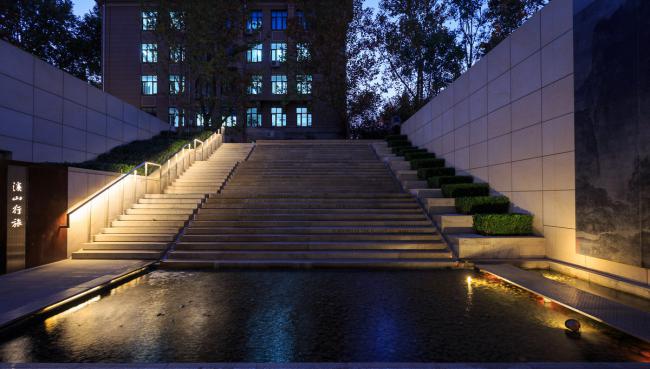

  从南校门进入校园,最为醒目的是悬挂在庭院北壁蚀刻在不锈钢板之上的巨幅溪山行旅图。进入下沉庭院的台阶形成4.5米的高差,行人被流过台阶的跌水和隐藏在不锈钢扶手之下的带状灯光所吸引,步入下沉庭院,《溪山行旅》图倒映在雾池之中。夜晚,水下灯具将昏黄光芒透过荡漾的水波投向画面。雾池中薄薄的钢质断桥底部,设有雾泉。景观的雾和绘画中雾气相互交融,将二维绘画和景观空间叠合。行人回头向跌水台阶望去,才会看见台阶的流水之后,隐约刻着一首英文诗歌。跌水引导着行人的运动,利用高差预谋了发现的意外,它将行人从中国古典的氛围迅速抽离,叠加在具有强烈差异的异质空间之中,从而获得尺度、视角、时空和思维的自由切换。

\

溪山行旅

\
诗瀑与雾池

  台阶上的诗歌是美国自然主义女诗人Mary Oliver的“Sleeping in the forest”
  Sleeping In The Forest
            By Mary Oliver
  I thought the earth remembered me,
  she took me back so tenderly,
  arranging her dark skirts, her pockets
  full of lichens and seeds.
  I slept as never before, a stone on the river bed,
  nothing between me and the white fire of the stars
  but my thoughts, and they floated light as moths
  among the branches of the perfect trees.
  All night I heard the small kingdoms
  breathing around me, the insects,
  and the birds who do their work in the darkness.
  All night I rose and fell, as if in water,
  grappling with a luminous doom. By morning
  I had vanished at least a dozen times
  into something better.
  译文:
  在森林中沉睡
      玛丽•奥利弗
  我想大地还记得我,
  如此温柔地将我接纳,
  她整理着黑裙子,口袋中
  装满青苔与种籽。
  我沉睡如初,如河床上的一颗卵石。
  与星星的白焰之间,空无一物
  只有思绪轻轻,犹如飞蛾
  漂浮在美丽的树枝间。
  彻夜,我听到这个小王国
  在周围呼吸,那些昆虫,
  还有在黑暗中劳作的鸟儿们。
  彻夜,如同在水中,沉浮
  起落,紧抓着那明亮的宿命。清晨来临之前,
  我已经在一些更美好的事物中,
  至少消失了十二次

\

\
诗瀑


\
诗瀑(摄影:杨勇)

\
诗瀑(摄影:杨勇)

  这首诗描绘的是一个疲惫的旅人静卧在夜晚森林的溪流之上,倾听自然的天籁之音,渐渐沉入梦乡。尽管来自完全不同的语境,不同的载体,它却与千年前的《谿山行旅》图构成一种奇妙的互文和共振,它跨越时空和文化的限制,表述着共同的语义与情感。
  庭院北侧折线状耐候钢板建造的竹林种植池和南侧的拉丝不锈钢树形雕塑形成鲜明的并置对比。轻薄的金属材料暗示庭院空间实际位于架空的车库之上。高大的树形雕塑从不锈钢种植池中生长而出,攀援在建筑之上,建立起景观与建筑的紧密联系。暗红色耐候钢板种植池从建筑高层俯瞰,构成抽象的山体形态,它来源于米芾的《潇湘奇观图》。而在人行高度,曲折的倾斜造型形成多变的高低错落的空间界面。Z型钢质坐凳抛光的黑色凳面倒映着建筑和竹林,将庭院分割成主通道和曲径通幽的竹林小径,构成细腻的空间和光影变化。竹林里设有雾喷,在炎热的夏天降低庭院温度。夜晚,Z型坐凳暗藏的LED灯带将光照射到暗红色耐候钢表面,反射出柔和温暖的光芒,成为庭院的主要光源。钢板铺地、防腐木板铺地及碎石铺地进一步强化了几何的形式感,形成丰富的空间和行走体验,在防腐木地板下,隐藏着一条排水沟,庭院的雨水被收集后储存在庭院一角的储水池中,以供再利用。L型悬桌和Z型坐凳提供了艺术化的休憩与交流空间。庭院中丰富的材质和构造形式,为北京林业大学园林学院的学生提供了设计实习的场地。

\
庭院里的竹林小径

\
庭院夜景

\
金属


  在种植池的最东侧,拉丝不锈钢雕刻的印度诗人泰戈尔飞鸟集中的诗句“”Sorrow is hashed into Peace in my heart, Like the Evening among the silent trees“(我忧思的心逐渐安宁,正如暮色降临在寂静的山林),它与诗瀑上的Sleeping in the forest形成首尾呼应。

\
泰戈尔诗

  种植池中设有5片Pm2.5感应玻璃艺术装置。利用激光内雕技术将五种代表性植物图解雕刻于20mm厚的玻璃之中。通过跨学科的合作,设计了由PM2.5传感器和Arduino单片机组成的控制系统,自制了防水的数控LED灯条,3d打印机打印了防水的控制系统外壳,并将其隐蔽得安装在悬桌之下。传感器实时监测空气中PM2.5颗粒浓度,并将其转换为数字信号,动态的控制安装在激光内雕玻璃底部的LED灯条的颜色,空气质量良好时灯光为蓝白色,空气质量恶化灯光颜色逐渐变红,变化的LED灯照亮玻璃之中的植物纹样,使之仿佛具备了生命的呼吸,动态地呼应着周边的环境。它使庭院具有了多重的艺术与生态的含义。

\
PM2.5感应艺术装置

\
Arduino单片机与空气质量传感器

  在溪山行旅庭院,“山”“水”“树”以及行走在期间的“人”被并置在一起,中国古代绘画语言、英文诗歌文字语言、现代材料构成的抽象景观语言被并置在一起,共同构成对“溪山行旅“这个叙事主题的跨时空、跨文化的图文和空间的共释。
